HGCAD化工设计插件AutoCAD专用工具

分类：
图像软件
版本：
v3.0.4.1231
大小：
16.83MB
语言：
中文
环境：
Android
厂商：
互联网
小编：
九维软件园
星级：

更新：
2025-07-20 11:43:32

相关介绍

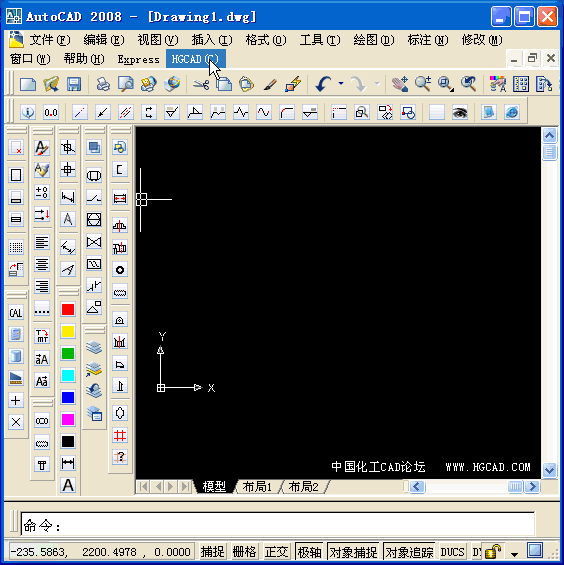

HGCAD插件作为AutoCAD平台的专业扩展工具，深度整合化工行业设计规范与智能辅助功能。该软件针对压力容器设计、工程图纸绘制及工艺流程图开发等场景，提供符合国家标准的元件库与智能化设计模块，显著提升化工行业设计人员制图效率。

核心功能解析

该工具集包含PID流程图设计系统、三维轴测图自动生成模块以及设备结构参数化建模组件。软件内置的化工专用符号库覆盖GB/T20801、HG/T20519等行业标准，支持自动标注与材料统计功能。智能联动的数据管理系统确保设计过程中设备参数与流程数据的一致性，有效减少人工核对环节。

系统配置要求

建议在AutoCAD 2016及以上版本环境中运行，支持Windows 7/10/11操作系统。安装时需确保系统已安装.NET work 4.7运行库，设计项目文件建议存储在SSD固态硬盘以获得最佳读写性能。

部署指南

1. 解压安装包至非系统盘符目录
2. 启动AutoCAD运行环境
3. 在命令行输入"OP"调出配置面板
4. 于支持文件路径添加插件目录
5. 通过CUILOAD指令加载界面配置文件
6. 重启CAD平台完成功能集成

用户真实反馈

@设备工程师张工： "参数化建模功能大幅缩短了塔器设计周期，标准法兰库调用特别便捷"
@工艺设计李主任： "轴测图自动标注准确率超95%，材料清单导出格式符合项目要求"
@化建公司技术部： "PID智能连线功能让流程设计更规范，团队协作效率提升明显"
@压力容器设计师王工： "开孔补强计算模块非常实用，校核速度比手动计算快10倍以上"

该工具持续更新维护，每年发布两个功能增强版本，目前已服务超过300家化工设计单位。设计团队可通过内置的反馈系统直接提交功能建议，开发团队承诺48小时内响应专业需求。
