CAD批量打印图框识别异常解决方法

在使用CAD软件执行批量打印任务时，部分用户会遇到图纸边界识别异常的情况。这种技术故障通常表现为系统无法完整捕捉图框范围，直接影响出图效率和设计成果的呈现质量。经过专业测试验证，该问题主要源自图纸比例参数的缺失或配置不当，通过规范的参数调整即可有效解决。

CAD批量打印图框识别技术解析：

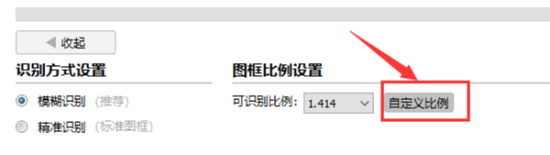

当系统无法自动识别图框范围时，建议优先检查比例参数配置模块。启动软件后进入转换功能界面，定位高级配置选项中的比例设置单元。此处需特别注意不同版本软件可能存在界面差异，建议通过快捷键Ctrl+F12调出扩展设置面板。

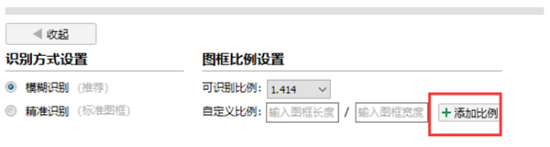

在自定义比例界面中，设计人员需要为每个独立图框建立专属尺寸档案。具体操作时，应使用测量工具精确获取图框长宽数值，建议保留三位小数确保精度。参数录入过程中，系统支持批量导入功能，可显著提升多图框项目的设置效率。

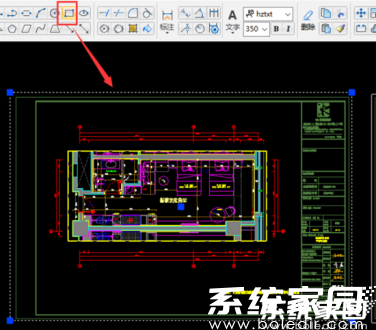

针对非常规图框结构，建议采用辅助线框定位法。首先使用矩形工具沿图框外沿创建闭合边界，此操作可帮助系统建立明确的识别基准。实际操作时需注意线框颜色与原始图纸的对比度，推荐使用高可见性的亮色系进行标注。

完成参数修正后，建议进行预览验证。系统提供多视图对比功能，可同步显示原始图纸与参数调整后的输出效果。若发现局部区域仍存在识别偏差，可单独对该图框进行二次校准，无需重新设置全部参数。

技术团队建议定期更新打印驱动组件，某些情况下识别故障可能源于系统组件版本滞后。对于持续存在的技术问题，可通过官方支持渠道提交诊断报告，工程师团队可远程分析DWG文件数据结构，提供针对性解决方案。

专业人员提醒，合理规划图纸设计规范是预防识别问题的根本措施。建议在项目初期建立统一的图框模板，预设标准化比例参数。同时注意清理图纸冗余元素，避免杂散线段干扰系统识别算法，确保批量打印流程的高效稳定运行。
